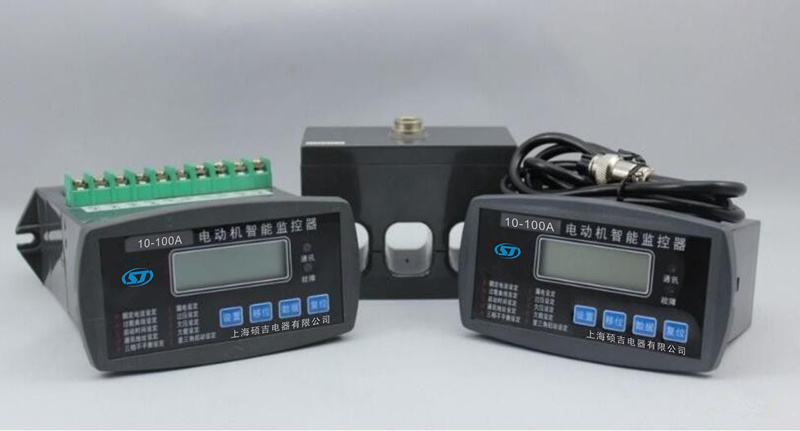

一、電機保護器的操作方法

1、過電流保護設定方法：把面板上的撥動開關撥至設定位置，調整電流調節電位器使電流顯示器數字為該電動機的額定電流值，再把開關撥到運行位置，此時顯示器上的數字為該電動機的工作電流。

2、啟動延時設定方法：全壓啟動可調至最小，總之啟動延時時間要根據用戶設備需要自行調整。

3、復位方法：當電機發生故障跳閘后，故障指示燈亮，保護裝置處于記憶狀態，按下面板上復位健方可復。

二、電機保護器的功能與故障檢修

1、互感器固定在交流接觸器下方為宜，采用螺絲固定安裝方式：三相主線路分別穿過互感器的三個孔；按接線圖接好線并檢查無誤后，方可通電調式（停機時才可修改參數）。

2、按功能鍵一次。顯示設置菜單：顯示器顯示。表示進入修改功能參數設定。

3、按功能鍵二次，系統技術。顯示過載電流設定：顯示器右邊顯示爍按數據鍵選擇設定的數字，每按數據鍵一次數字遞增“1”，按移位鍵該位閃爍再按數據鍵改參數。

4、按功能鍵三次。顯示過載序號設定：顯示器右邊顯示閃爍按數據鍵修改參數，每按數據鍵一次數字遞增“1”。

5、按功能鍵四次。顯示啟動延時設定：顯示器右邊顯示閃爍按數據鍵選擇設定的數字，每按數據鍵一次數字遞增“1”，按移位鍵該位閃爍再按數據鍵修改參數。

6、按功能鍵五次。顯示輕載電流設定：（預警電流值設定）顯示器右邊顯示閃爍按數據鍵選擇設定的數字，每按數據鍵一次數字遞增“1”，按移位鍵該位閃爍再按數據鍵修改參數。（設為“0”時，該功能關閉）

7、按功能鍵六次。顯示來電自啟動延時設定：顯示器右邊顯示閃爍按數據鍵選擇設定的數字，每按數據鍵一次數字遞增“1”，按移位鍵該位閃爍再按數據鍵修改參數。（此項功能僅對來電自啟動有效）

8、按功能鍵七次。顯示漏電保護設定：顯示器右邊顯示閃爍再按數據鍵修改參數，有關數字表示的漏電電流值（1=500mA.2=1000mA.3=1500mA.4=2000mA.5=2500mA.6=3000mA.7=3500mA.0=關閉）

9、按功能鍵八次。顯示本機地址號設定：顯示器右邊顯示閃爍按數據鍵選擇設定的數字，每按數據鍵一次數字遞增“1”，按移位鍵該位閃爍再按數據鍵修改地址號。（設為“0”時，該項功能為手動復位）

10、按功能鍵九次。顯示故障復位設定：顯示器右邊顯示閃爍按數據鍵選擇設定的數字，每按數據鍵一次數字遞增“1”，按移位鍵該位閃爍再按數據鍵修改復位時間。（設為“0”時，該功能關閉為手動復位）

11、在工作停機后，按移位鍵3秒顯示循環故障記錄，3秒后自動復位，按數據鍵查詢電動機工作時間、運轉時間統計。

12、摸擬量DC4-20mA 接口：20mA對應于保護監控器默認為規格電流值。
例：過電流設定值為30A時，所對應的電流值30A*2=60A。

13、運運狀態按數據鍵查看工作電壓，3秒后自動復位：按復位鍵輪流查看A、B、C三相工作電流；3秒后回到A相電流；按功能鍵可查閱設置參數但不能修改參數。上位機對下位機監控時面板上的通訊指示燈亮。

14、故障狀態：面板上的對應指示燈被點亮，顯示器顯示故障動作值記錄，按復位鍵保護器進入復位。

    運行操作與故障指示：設置完畢或保護器再次接入工作電源后，無自啟動功能時，顯示整定電流值A(chǔ)，按數據鍵顯示電壓U3秒種自動返回：有自啟動功能時顯示自啟動時間倒計時。自啟動時間過后進入電動機啟動狀態，電機啟動且顯示啟動時間倒計時。啟動時間過后進入運行狀態。

    在運行過程中，循環顯示A、B、C相電流值，每項顯示停留時間為2秒。循環顯示中，按任何鍵一次則鎖定顯示該項值，再按任何鍵一次則顯示工作電壓值，再按任何鍵一次則返回循環顯示。當電動機出現過流時，過流指示等閃爍，且過流倍數越大，過流燈閃爍得越快，直至跳閘。如電流恢復正常，閃爍自動消失。

    當檢測到故障且到動作時間時，發出跳閘信號，相應故障指示燈亮，顯示故障代碼。無自啟動功能時，排除故障按復位鍵可自啟動電動機；有自啟動功能時，保護器必須斷電30秒后重新加電，才可再次啟動。
