SJD701B-1-100A數字式熱繼電器/（水泵保護器）(定時限)

• 一、產品概述

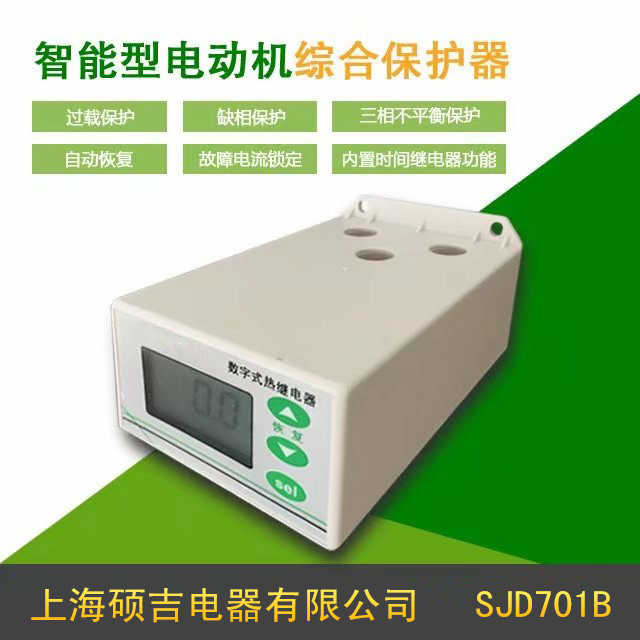

SJD701B-1-100A數字式熱繼電器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。 SJD701B數字式熱繼電器采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當電動機發生故障時，內部繼電器觸點斷開，切斷電動機電源。

• 二、主要功能
  1. 50. ● 過載保護 ● 缺相保護
     50. ● 自動恢復 ● 故障電流鎖定
     50. ● 三相不平衡保護 ● 內置時間繼電器功能
• 三、主要技術指標

• 四、操作指南
  50. 查看 A 、 B 、 C 三相電流

正常工作時顯示三相平均電流，按 “ Sel ”鍵可以切換顯示 A 、 B 、 C 三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為 0 ）。

1. 50. 電動機額定電流值設置（整定電流）

長按 “ Sel ”鍵 2 秒，顯示“設定”，用“ 5 ”或“ 6 ”鍵改變設定值（按住“ 5 ”或“ 6 ”鍵不放可連發），設置好后按“ Sel ”鍵退出設置狀態。

1. 50. 告警（保護）狀態恢復

發生故障告警時，會在顯示屏上閃爍顯示故障原因，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按 “ 5 ”或“ 6 ”鍵即可從保護鎖定狀態恢復，需確認與星三角啟動沒有沖突，化學教育中心。也可給保護器重新上電來恢復。

1. 50. 參數設置

在顯示電流的狀態下，長按 “ 5 ”鍵 5 秒，進入參數設置狀態，這時顯示器上顯示“ F xx ”，其中 xx 是兩位數字，表示參數代碼。用 “ 5 ”或“ 6 ”鍵可選擇參數代碼，按“ Sel ”鍵則顯示該參數代碼對應的參數值，這時再用“ 5 ”或“ 6 ”鍵即可對參數值進行設置。設置完成后再按“ Sel ”鍵，回到顯示參數代碼狀態。 內部參數代碼如下表所示 ：

• 五、基本工作原理
  50. 電流檢測

保護器通過內置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔。負載電流過小時，不進行欠載、三相不平衡、缺相檢測，防止在電動機斷電狀態產生誤動作。

1. 50. 過載保護

當負載電流超過整定電流（參數 F11 ），并且持續時間達到設定的過載動作時間時（參數 F13 ），繼電器斷開，切斷電動機電源。

1. 50. 三相不平衡保護

三相不平衡率的定義為：任意一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。

當三相不平衡率大于設定的三相不平衡動作點（參數 F21 ），并且持續時間大于三相不平衡動作時間（參數 F22 ）時，繼電器斷開，切斷電動機電源。

1. 50. 缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于 50% 時，認為缺相。缺相動作時間（ F23 ）一般比三相不平衡動作時間（參數 F22 ）設定得要短。

1. 50. 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機。可以用參數 F51 、 F52 、 F53 自由設定自動恢復的行為：例如 F51=3 ， F52=15 ， F53=60 ，其效果是：發生故障停機后，過 15 分鐘自動恢復（ F52=15 ），這樣可以重試 3 次 (F51=3) ，如果故障重復發生 3 次以上，并且重復故障的間隔時間短于 60 分鐘 (F53=60) ，則鎖定在停機狀態，需要人工恢復。

此功能默認關閉，使用時需確保安全，自動恢復時與星三角沒有沖突。

1. 50. 時間繼電器功能

如果通過設定參數 F61 啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數 F61 設定，這時顯示器上顯示倒計時。相當于一個延時啟動的時間繼電器功能。 F61=0 表示關閉時間繼電器功能。

• 六、接線與安裝

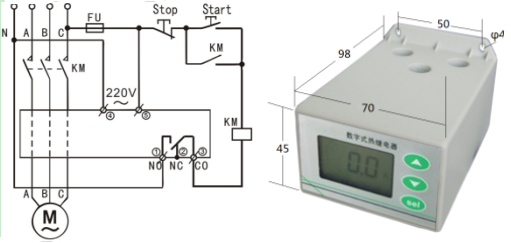

 NO 為內部繼電器常開點， NC 為常閉點， CO 為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態， 1 、 3 斷， 2 、 3 通。通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數 F61 ）， 1 、 3 通， 2 、 3 斷，控制接通電動機電源。當檢測到電動機出現故障時，繼電器釋放，斷開電動機電源。
