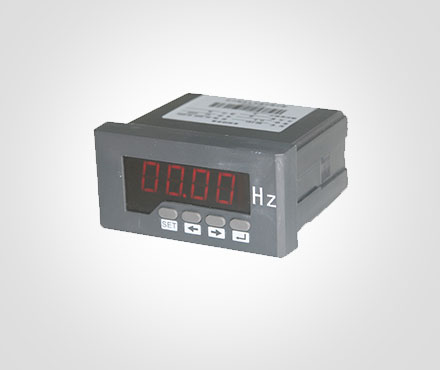

48*96單相頻率表 |
||
|
性能特點 |
高精度測量單相交流頻率 |
|
|
提供數碼管顯示，本地數據查詢 |
||
|
支持RS-485通訊，Modbus-RTU協議 |
||
|
支持開關量輸入、開關量輸出、模擬量變送輸出 |
||
|
輔助電源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V |
||
|
多種外形選擇，滿足不同柜體電氣回路的要求 |
||
|
技術指標 |
測量精度 |
頻率：±0.02Hz |
|
信號輸入 |
接線方式：單相 |
|
|
額定電流：45~65Hz |
||
|
過負載：AC 57.7V、AC 100V、 AC 220V、AC 380V |
||
|
功耗：1.2倍(持續)，2倍/1秒(瞬時) |
||
|
阻抗：<1VA/相 |
||
|
頻率：>300KΩ |
||
|
輔助電源 |
工作范圍：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V |
|
|
功耗：<4VA |
||
|
功能模塊 |
通訊接口：1路RS-485通訊，Modbus-RTU協議 |
|
|
波特率：1200~9600bps，默認2400 bps |
||
|
開關量輸入：支持2路干結點輸入 |
||
|
開關量輸出：支持2路繼電器輸出，容量：AC 250V/5A，DC 30V5A |
||
|
變送輸出：支持1路模擬量輸出：0/4~20mA或0~5/10V |
||
|
環境 |
工作溫度：-10℃~+55℃ |
|
|
存儲溫度：-25℃~+70℃ |
||
|
相對濕度：≤93%，無腐蝕性氣體場所 |
||
|
海拔：≤2500m |
||
|
安全 |
絕緣電阻：>100MΩ |
|
|
交流耐壓：AC 2KV |
||
|
電磁兼容性能 |
靜電放電：4級 |
|
|
電快速瞬變脈沖群：4級 |
||
|
浪涌(沖擊)：4級 |
||
|
外形尺寸 |
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48； |
|
|
開孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45； |
||
