SJD-YR系列電動機保護器
一、產品概況
SJD-YR系列電動機保護器是我公司在多年研制生產電機保護產品經驗的積累和現代高科技的結晶。核心部件采用國外最新型的單片微機，它具有抗干擾能力強、工作穩定可靠、精度高、保護參數設定簡單方便的數宇化、智能化、網絡化等特點。可滿足更高層次用戶的要求。它適用于冶金、化工、建材、紡織、電力等工業電動機及三相電力饋系統，作過載，輕載、缺相、過壓、欠壓、堵轉、短路、漏電、及三相電路不平衡保護和多方啟停控制。本機具有RS-485遠程通訊接口，支持MODBUS-ASCⅡ和4-20mA模擬量輸出接口，方便的和PLC、DCS及后臺機組成網絡系統。通過后臺機對現場設備進行操控、運行狀態監視和歷史數據查詢。監控器是具有穩定的現場總線接口，基于微處理器技術開發研制的電機保護與控制裝置。由微處理器來執行電機的保護與控制功能，完成對電機操作次數的統計，自診以及與上位機的通訊等，通信設備。

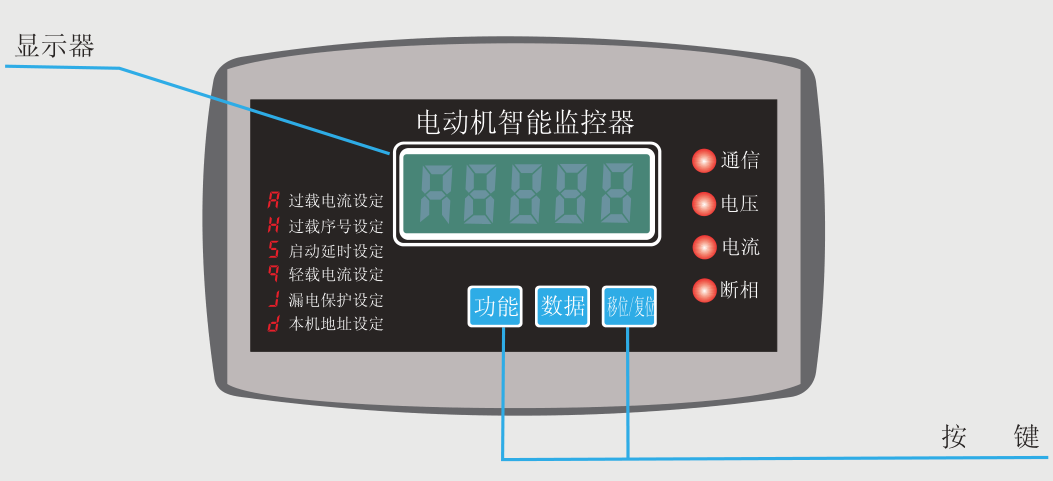

二、面板示意圖

當保護器顯示電流值時不能修改設定參數只能查詢，顯示電壓值時按功能鍵按以下步驟設定保護值。

按 鈕	功 能	描 述
	功能鍵	選擇需設置功能和設置參數保存
	數據鍵	設定時為增加數據
	移位鍵	設定時移動光標位置
	復位鍵	故障自鎖復位或查詢

三、工作條件
1、海拔高度不超過2500米
2、周圍環境溫度：-30~+65℃
3、空氣相對度：在+25℃時不超過90%
4、使用環境：沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣氣體及導電塵埃。
5、安裝在無劇烈震動沖擊，無強磁場干擾場所和雨雪侵襲的地方

四、主要特點
采用先進的微機技術與高性能的集成芯片，整機功能強大、性能優越。測試精度高，線性度好、分辨率高，整機抗干擾能力強，保護動作可靠。三相電流值，相電壓值及各類故障代號，顯示于LED或LCD上、直觀清晰。穩定性好，長期工作無需維護。
采用E2PROM存儲技術，實現參數設定，掉電后設定參數仍保存下來，勿須再設定。一機多用，可取代傳統的電流互感器、電流表、電壓表、熱繼電器、時間繼電器和斷相保護器、漏電保護器等產品。
完善的微機保護監控裝置是對電動機運行過程中的各種運行狀況的詳細信息進行采樣跟蹤，通過對故障報警、保護動作、動作延時時間的設定等來實現及時、準確的保護，保證生產的安全。

五、基本保護功能

啟動保護：在啟動時間內，只對斷相、過壓、欠壓、短路及三相不平衡、超時啟動進行保護。
過壓保護：在工作電壓超過設定值時6秒內動作。（出產默認為260V）
欠壓保護：在工作電壓低于設定值時6秒內動作。（出產默認為180V）
斷相保護：當任何一相斷開電源時，動作時間≤2.0s。
堵轉保護：當工作電流達到整定電流值的倍數時，動作時間≤2.0s。
不平衡保護：當任何兩相間的電流值相差達到設定百分比值時，動作時間≤2.0s。
欠流保護：當工作電流連續低于設定欠流門限時，動作時間≤10s。
漏電保護：當零序互感器檢測到漏電電流值達到設定值時≤1s內動作。（出廠默認為“1”）
短路保護：當短路電流達到設定漏電電流的5倍以上時，動作時間≤2.0s。（無需要設置）
過流保護：過流保護動作時間為反時限保護或速斷保護，動作時間（參表二）。
電流規格 （表一）

反時限動作：單位秒 （表二）

來電自啟動：有此功能的保護器，需要用戶設置自啟動時間，此時電動機不能通訊啟動。（出廠默認為“0”關閉功能）
啟動超時保護：當啟動時間延時結束后電流還大于過載電流值時判定為啟動超時。（出廠默認為4s，1-120s可設）
觸點容量：AC220/5A AC380V/3A 電壽命≥105次。
觸點特性：觸點J1常閉，觸點J2常開。（以外殼接線圖為準）
允許誤差：±5%
分體顯示：距離小于500cm 標準配置100cm
設置功能：根據電動機的正常運行電流值設置保護參數。
配比功能：在200A及200A以下的保護器不需要配置互感器，大于200A以上的保護器需要配置標準互感器3個變比為5A。例如400A規格需要配400A/5A的電流互感器。
通訊協議：支持廠內自行編制，MODBUS等各種通訊協議。（訂貨時注明）
電流輸出：三相電流平均值轉換為DC4-20mA信號輸出。

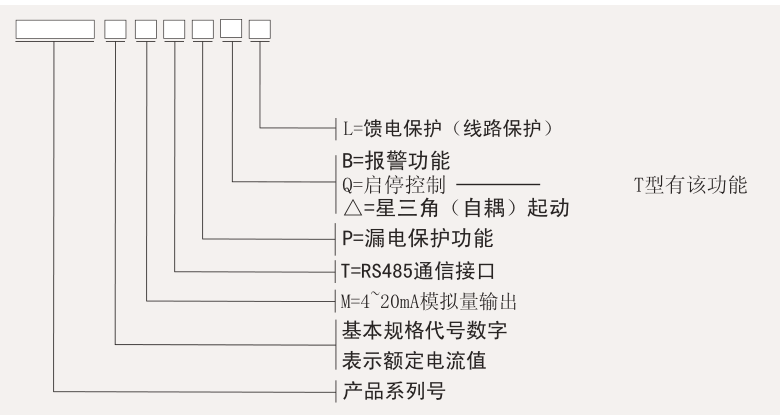

  六、選型
??????

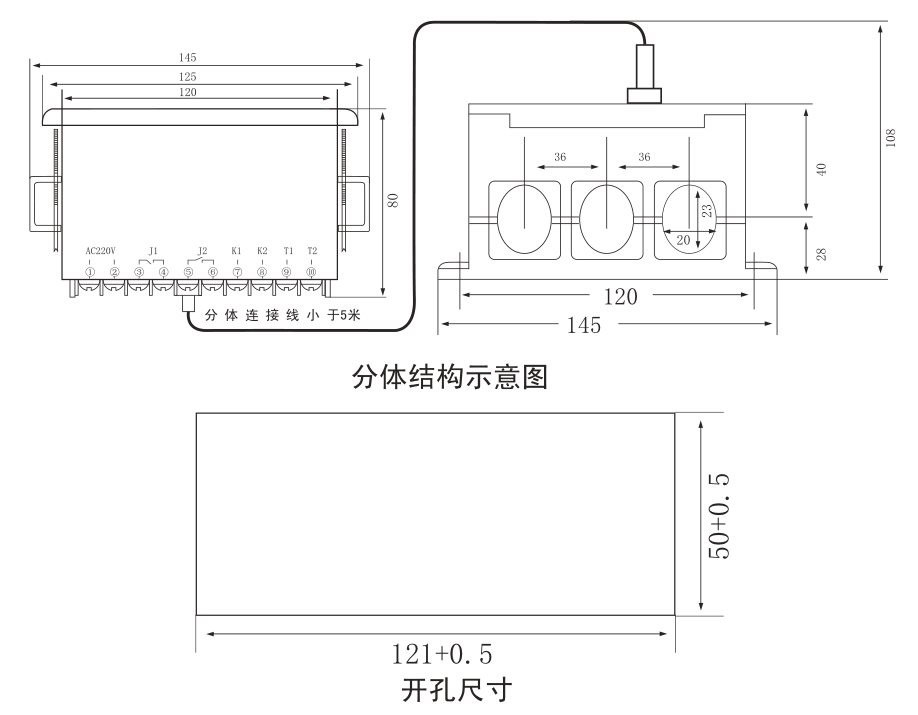

八、安裝尺寸
